[보안] OSI 7계층





OSI 7계층

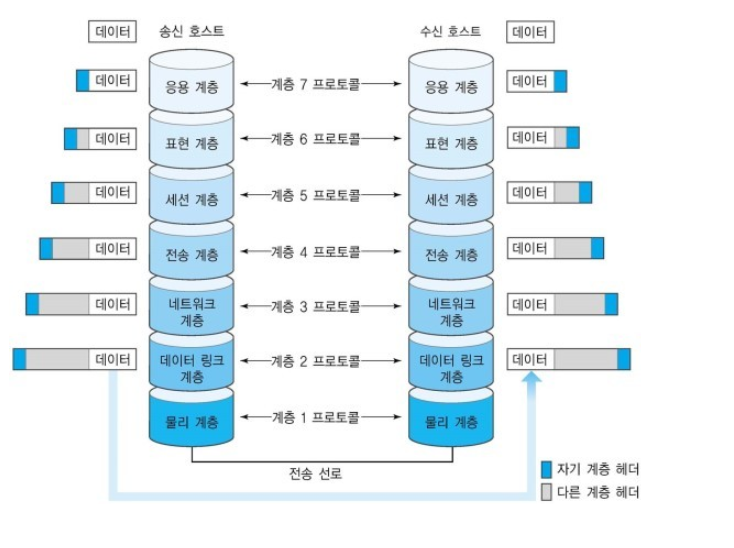

그림구조는 빼빼로 두개가 서있는 데 각각이 호스트라고 생각하면 됩니다:)

한쪽은 정보를 보내는 송신 호스트

나머지 한쪽은 보낸 정보를 받는 수신 호스트



그리고 옆에 포스트잇같이 생긴 부분의 파란색은 헤더라고 하는 거에요.

덧붙이는 정보라고 할 수 있죠.



그리고 데이터라고 쓰인 부분이 바로 페이로드





페이로드가 레이어를 지나갈 때마다 헤더가 추가됩니다.

다음과 같은 형태로요!!



헤더1 + 페이로드

헤더2 + 헤더1 + 페이로드

헤더3 + 헤더2 + 헤더1 + 페이로드

...............











페이로드(payload)

• 상대방에게 전송하고자 하는 실제 정보가 담긴 공간
• 데이터라고도 표현



헤더(header)

• 출발지 주소와 목적지 주소가 담긴 공간







메시지(message)

• 페이로드만으로 이루어진 데이터 전송 단위











전송단위 ⇒ 데이터그램(datagram), 세그먼트(segment)



• 페이로드 앞에 붙는 첫번째 헤더
• 데이터그램 헤더 + UDP 페이로드
• 세그먼트 헤더 + TCP 페이로드



• 출발지와 목적지 포트 번호를 포함
  → 수신측 운영체제에서 데이터그램/세그먼트에 담긴 포트 번호를 이용해서 데이터를 처리할 서비스를 판단
• 목적지 포트는 일반적으로 서비스 포트 번호가 사용됨
• 출발지 포트는 1024번 이후의 포트 번호가 사용됨













단편화(fragmentation)





• 데이터를 분할한다는 의미
• 생성된 페이로드 영역을 여러 개로 조작을 낸 뒤 전송하는 기법
• 긴 데이터를 한번에 보내기 보다는 일정크기의 여러개로 나누어 병렬처리한다면 동시전송으로 속도도 높이고 왜곡도 줄일 수 있음 ==> 간편화
• 전송의 효율성 보장과 데이터의 기밀성 보장을 위해서 사용 ⇒  UDP는 없고, TCP에만 제공



	UDP	TCP
페이로드 크기	512바이트 미만	512바이트 미만
버퍼링	없음	있음
단편화	없음	있음
전송 단위	데이터그램	세그먼트









UDP와 TCP에 대한 개념은 지난 번 포스팅 참고~

2021/01/18 - [IT 일기 (상반기)/네트워크 및 시스템 보안] - [보안] UDP 및 TCP 방식, port

[보안] UDP 및 TCP 방식, port











---









패킷(packet)



패킷 헤더 + 데이터그램/세그먼트 헤더 + 페이로드



패킷 헤더



• 두번째 헤더
• 출발지와 목적지 IP 주소를 포함
• 라우터 장비가 라우팅 기능을 수행할 때 참조하는 부분











프레임(frame)



프레임 헤더 + 패킷 헤더 + 데이터그램/세그먼트 헤더 + 페이로드



프레임 헤더



• 세번째 헤더
• MAC 주소를 포함
• 스위치 장비가 스위칭 기능을 수행할 때 참조하는 부분
• LAN 영역과 WAN 영역에 따라서 상이하게 설정









---









인캡슐레이션(encapsulation)



• 페이로드에 일련의 헤더를 붙이는 과정
• 운영체제가 데이터를 송신하는 과정
• 메시지 → 데이터그램/세그먼트 → 패킷 → 프레임 → 비트









디캡슐레이션(decapsulation)



• 일련의 헤더를 제거하는 과정
• 데이터를 수신하는 과정
• 비트 → 프레임 → 패킷 → 데이터그램/세그먼트 → 메시지







---







TCP/IP 계층



계층	주요 프로토콜
응용 (프로세스)	FTP, SSH, TELNET, SMTP, DNS, DHCP, HTTP, POP3, SNMP, SSL 등
전송	TCP, UDP
네트워크 (인터넷)	IP, ICMP, IGMP, ARP, RAPR
데이터 링크 (네트워크 인터페이스, 네트워크 접근)	ETHERNET, PPP
물리











계층(layer)



• 비음성 통신에서 데이터를 전송하기 위한 일련의 과정, 단계, 절차
• 송신자 운영체제에서는 응용 → 전송 → 네트워크 → 데이터 링크 → 물리 계층 순으로 데이터를 전송
• 수신자 운영체제에서는 물리 → 데이터 링크 → 네트워크 → 전송 → 응용 계층 순으로 데이터를 수신

계층	데이터 전송 단위	주요 정보	주요 프로토콜
응용	메시지	데이터	약 65000개...	송신 시작 계층
전송	데이터그램/세그먼트	포트번호	UDP, TCP
네트워크	패킷	IP 주소	IP, ICMP, ...
데이터링크	프레임	MAC 주소	ETHERNET, PPP, ...
물리	비트			수신 시작 계층
